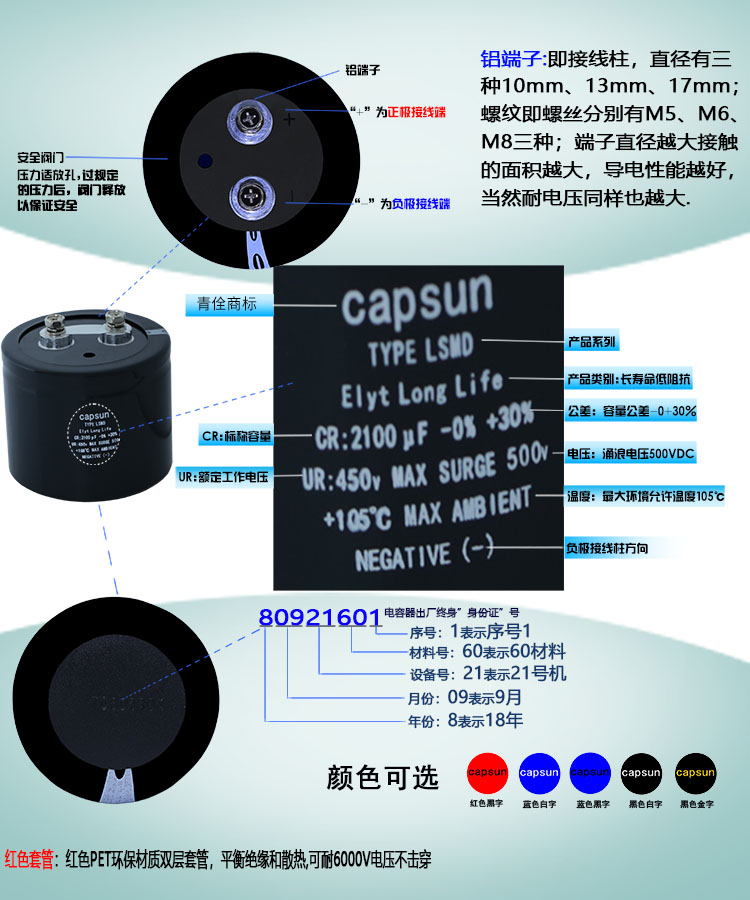

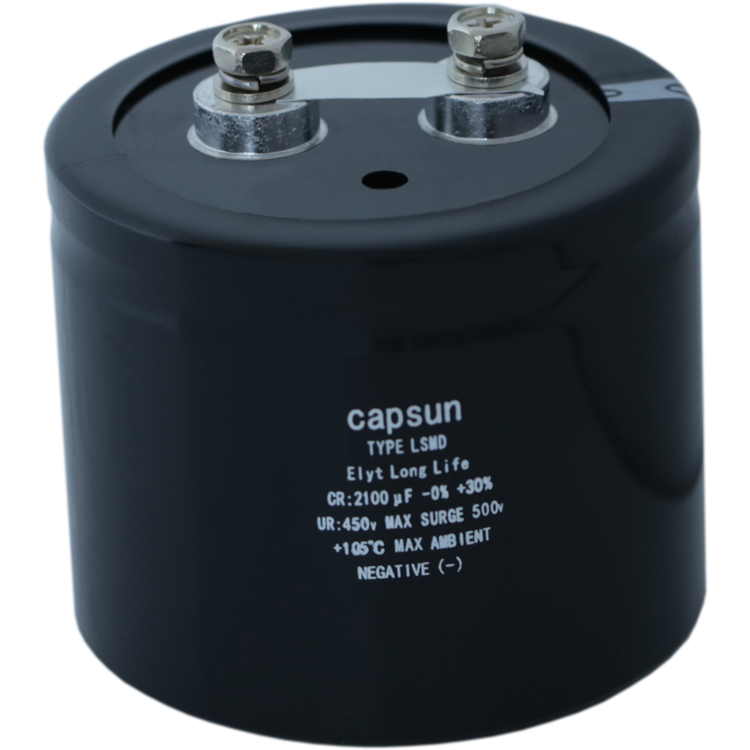

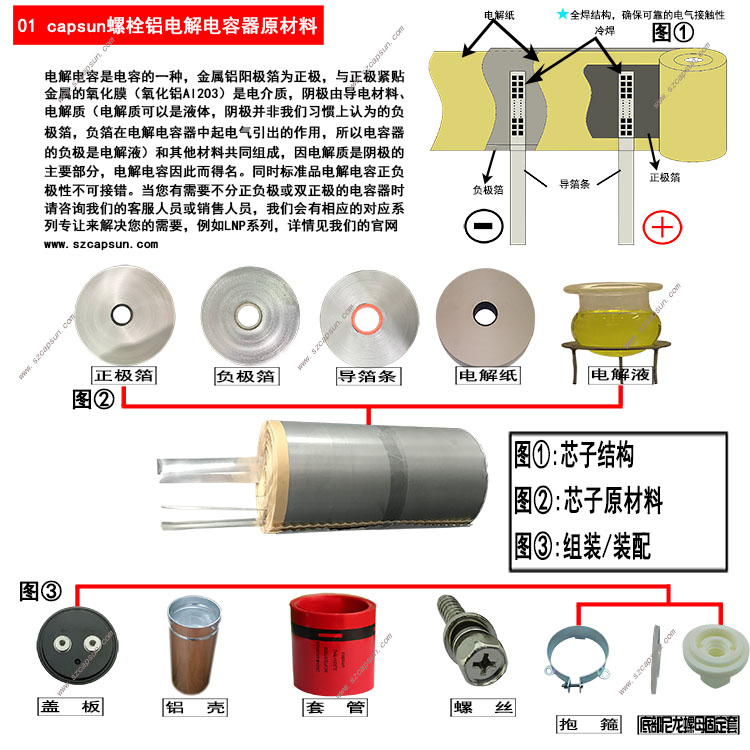

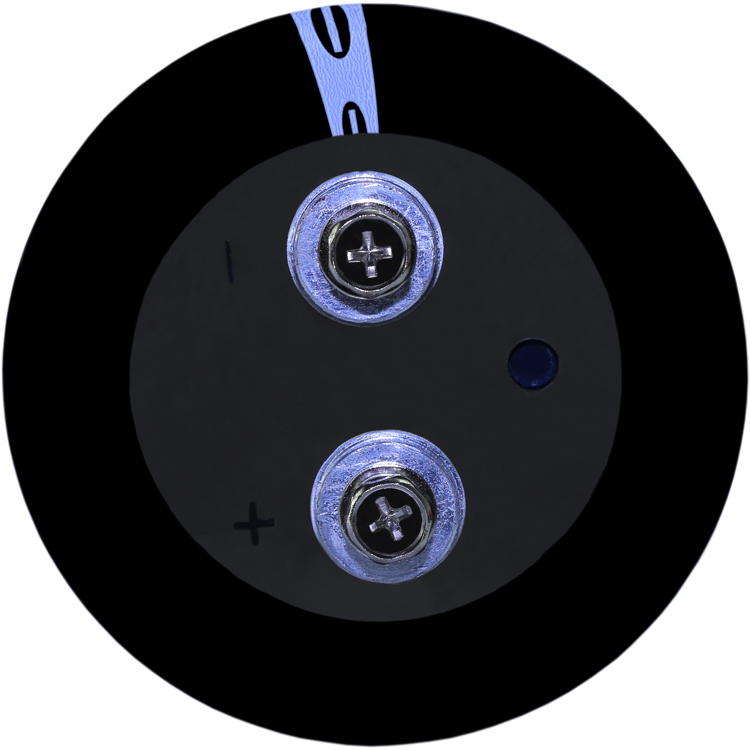

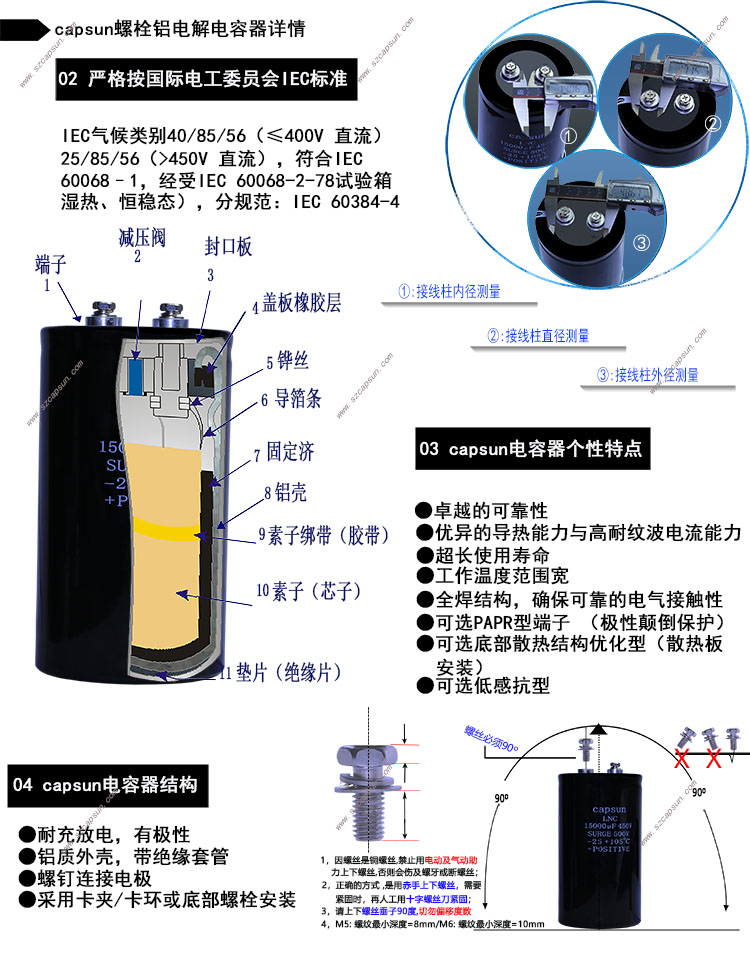

規格表
|
項目 |
特性 |
||
|
工(gong)作溫(wen)度范圍 |
-40～+105℃ |
||
|
額(e)定電壓范圍 |
40～450VDC |
||
|
靜電容量容許差(cha) |
-0+30%（T） ------- 20℃/120HZ |
||
|
漏(lou)電(dian)流(liu) |
v I=0.02CV或(huo)者(zhe)5mA中任意一(yi)個較小值 |
||
|
I:漏電(dian)流（μA）、C:靜電(dian)容量（μF）、額定電(dian)壓（VDC）-------- 20℃/5分鐘值 |
|||
|
損失(shi)角正切值（tanδ） |
≤標準(zhun)品一(yi)覽表值 ------- 20℃/120HZ |
||
|
最大反向電(dian)壓/ESL |
2 V / 13 nH |
||
|
損失角正切值（tanδ） |
≤標準(zhun)品一覽表值(zhi) ------- 20℃/120HZ |
||
|
溫度特性 |
靜電(dian)容量(liang)變化(hua)率 C（-25℃）/C（+20℃）≥0.7 --------- 20℃/120HZ |
||
|

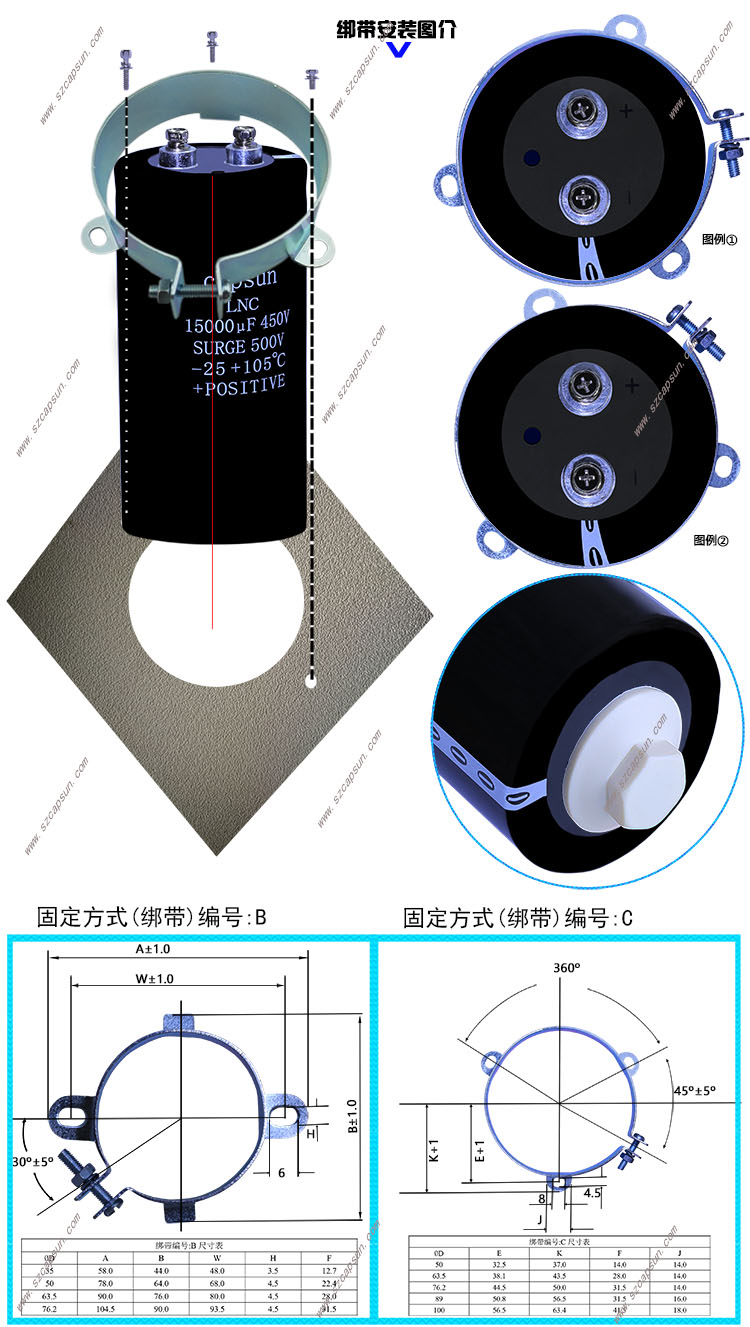

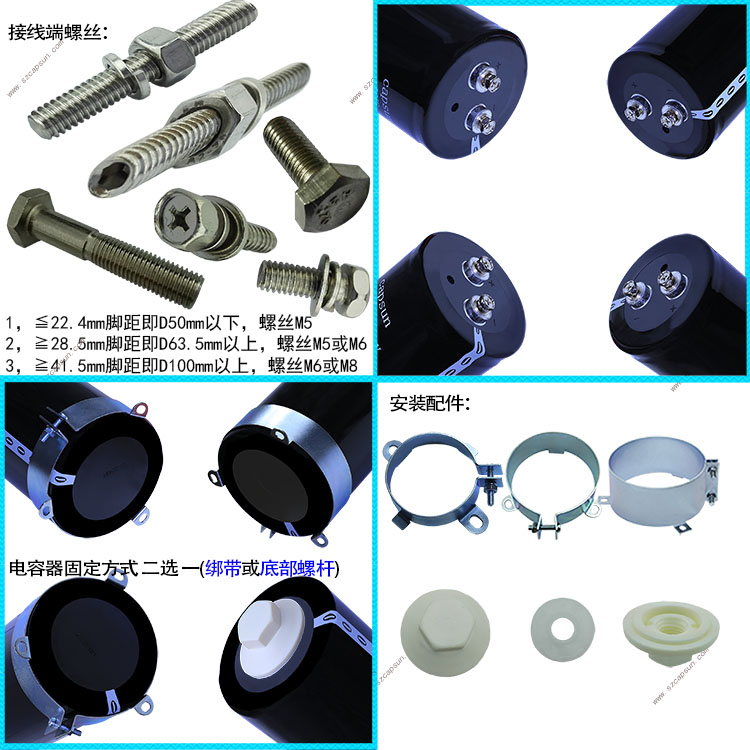

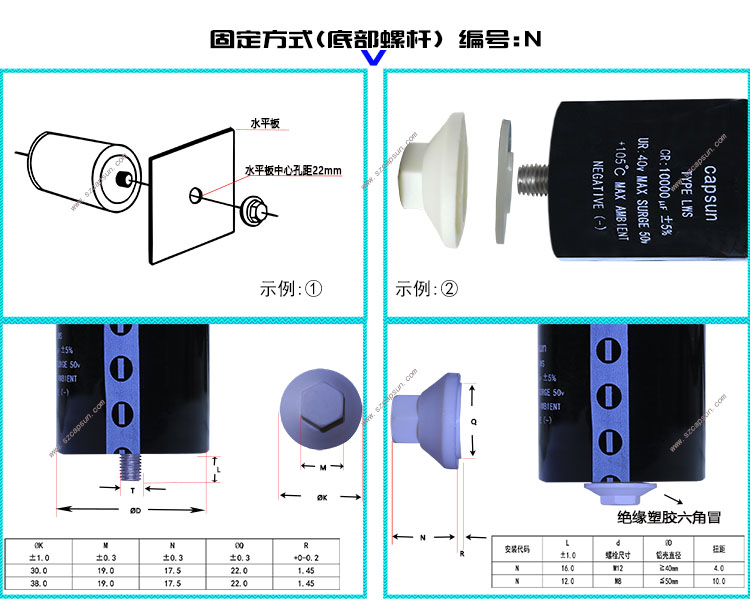

絕緣(yuan)電阻 |
全(quan)部端子和容器(qi)套上的絕(jue)緣(yuan)套且安(an)裝的固定帶之間用DC500V的絕(jue)緣(yuan)電(dian)阻測定儀測出的值≥100MΩ |
||
|
絕緣耐壓 |
全(quan)部端(duan)子(zi)和容器套的(de)(de)絕緣套且安裝的(de)(de)固定(ding)帶之間施加AC2000V的(de)(de)電壓(ya)1分鐘(zhong)未出現異常。 |
||
|
耐久性 |
在105℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓5000小時后， |
||
|
靜(jing)電容量變化率(lv) |
≤初始(shi)值的±5% |
||
|
損(sun)失角正切值 |
≤初(chu)始(shi)規格(ge)值的200% |
||
|
漏電流 |
≤初(chu)始規(gui)格值 |
||
|
高溫無(wu)負荷(he)特性 |
在105℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理 |
||
|
靜電容量變(bian)化率(lv) |
≤初(chu)始(shi)值(zhi)的±5% |
||
|
損(sun)失(shi)角正切值 |
≤初始規格值的200% |
||
|
漏(lou)電流 |
≤初始規格值(zhi) |
||

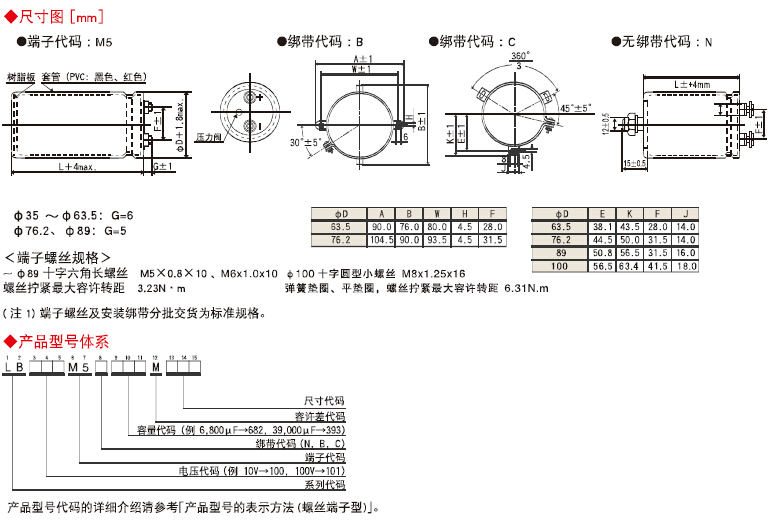

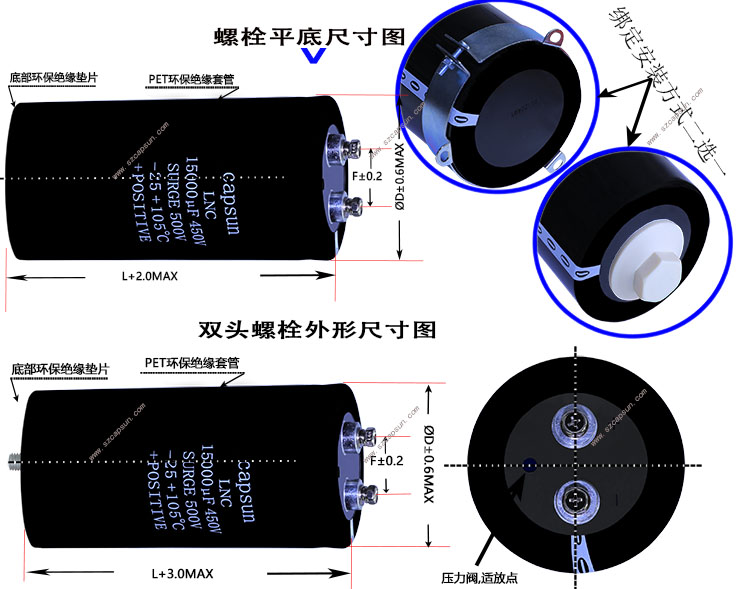

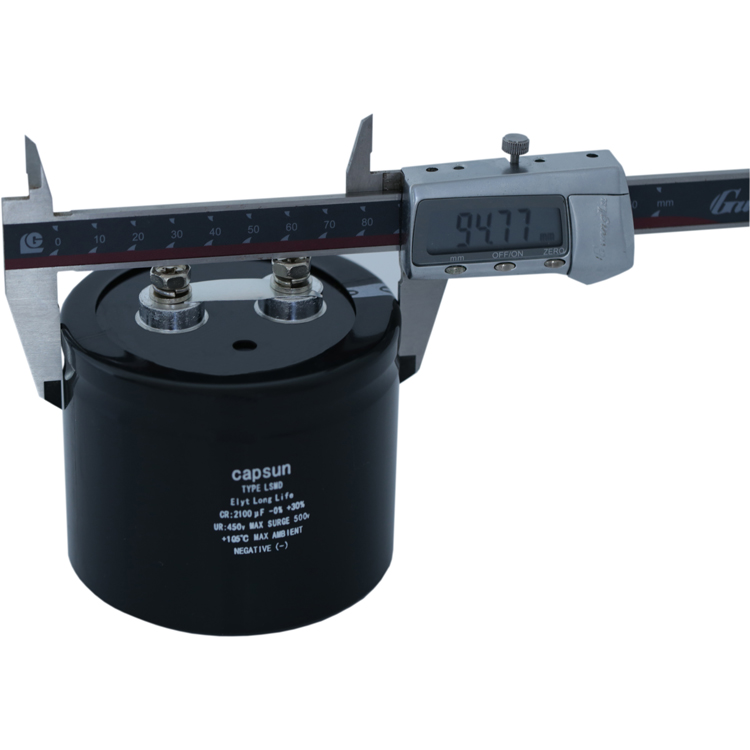

標準品一覽表
|
工作電壓[V] |
額定(ding) 容量[F] |
外殼尺寸(cun)DxL[mm] |
損耗角(jiao)120HZ,20℃[tanδ] |
額定紋波 （Ams/105℃,120HZ） |
產品型號 |
|
25 |
12000 |
50*39 |
0.15 |
2.5 |
LSMD250M5C123TC39 |
|
20000 |
50*49 |
0.15 |
3.8 |
LSMD250M5C203TC49 |
|
|
40V |
7500 |
50*39 |
0.15 |
2.1 |
LSMD400M5C752TC39 |
|
12000 |
50*49 |
0.15 |
6.2 |
LSMD400M5C123TC49 |
|
|
56000 |
50*80 |
0.15 |
12.3 |
LSMD400M5C563TC80 |
|
|
100000 |
75*69 |
0.15 |
16.2 |
LSMD400M5C104TE69 |
|
|
150000 |
90*69 |
0.15 |
20.8 |
LSMD400M5C154TF69 |
|
|
180000 |
75*100 |
0.15 |
22.9 |
LSMD400M5C184TEA5 |
|
|
220000 |
90*98 |
0.15 |
28.3 |
LSMD400M5C224TF98 |
|
|
50 |
4700 |
50*39 |
0.15 |
3.8 |
LSMD550M5C472TC39 |
|
7500 |
50*49 |
0.15 |
5.1 |
LSMD550M5C752TC49 |
|
|
33000 |
50*80 |
0.15 |
10.5 |
LSMD550M5C333TC80 |
|
|
56000 |
75*69 |
0.15 |
11.6 |
LSMD550M5C563TE69 |
|
|
68000 |
75*100 |
0.15 |
18.1 |
LSMD550M5C683TEA5 |
|
|
82000 |
90*69 |
0.15 |
19.2 |
LSMD550M5C823TF69 |
|
|
150000 |
90*98 |
0.15 |
20.1 |
LSMD550M5C154TF98 |
|
|
63 |
3900 |
50*39 |
0.15 |
2.6 |
LSMD630M5C392TC39 |
|
6000 |
50*49 |
0.15 |
6.1 |
LSMD630M5C602TC49 |
|
|
27000 |
50*80 |
0.15 |
11.4 |
LSMD630M5C272TC80 |
|
|
47000 |
75*69 |
0.15 |
16.3 |
LSMD630M5C473TE69 |
|
|
82000 |
75*100 |
0.15 |
20.4 |
LSMD630M5C823TEA5 |
|
|
82000 |
90*69 |
0.15 |
20.4 |
LSMD630M5C823TF69 |
|
|
100000 |
90*69 |
0.15 |
23.5 |
LSMD630M5C104TF69 |
|
|
120000 |
90*98 |
0.15 |
25.2 |
LSMD630M5C124TF98 |
|
|
100 |
12000 |
50*80 |
0.15 |
9 |
LSMD101M5C123TC80 |
|
22000 |
75*69 |
0.15 |
13.2 |
LSMD101M5C223TE69 |
|
|
39000 |
75*100 |
0.15 |
19.9 |
LSMD101M5C393TEA5 |
|
|
39000 |
90*69 |
0.15 |
19.9 |
LSMD101M5C393TF69 |
|
|
47000 |
90*98 |
0.15 |
26.7 |
LSMD101M5C473TF98 |
|
|
56000 |
90*98 |
0.15 |
26.7 |
LSMD101M5C563TF98 |
|
|
63000 |
90*98 |
0.15 |
27.2 |
LSMD101M5C633TF98 |
|
|
160 |
4700 |
50*80 |
0.15 |
6.3 |
LSMD161M5C472TC80 |
|
8200 |
75*69 |
0.15 |
9 |
LSMD161M5C822TF69 |
|
|
160 |
15000 |
75*100 |
0.15 |
13.8 |
LSMD161M5C153TEA5 |
|
15000 |
90*69 |
0.15 |
13.8 |
LSMD161M5C153TF69 |
|
|
18000 |
90*98 |
0.15 |
16.5 |
LSMD161M5C183TF98 |
|
|
22000 |
90*98 |
0.15 |
18.7 |
LSMD161M5C223TF98 |
|
|
200 |
2200 |
50*50 |
0.15 |
5 |
LSMD201M5C222TC50 |
|
3300 |
50*60 |
0.15 |
7 |
LSMD201M5C332TC60 |
|
|
5600 |
75*60 |
0.15 |
10.2 |
LSMD201M5C562TE60 |
|
|
8200 |
75*69 |
0.15 |
13.8 |
LSMD201M5C822TE69 |
|
|
15000 |
90*69 |
0.15 |
16.2 |
LSMD201M5C154TF69 |
|
|
18000 |
90*98 |
0.15 |
18.8 |
LSMD201M5C184TF98 |
|
|
250v |
3300 |
50*80 |
0.15 |
8 |
LSMD251M5C332TC80 |
|
5600 |
75*69 |
0.15 |
11.2 |
LSMD251M5C562TE69 |
|
|
8200 |
90*69 |
0.15 |
15.4 |
LSMD251M5C822TF69 |
|
|
10000 |
75*100 |
0.15 |
17.1 |
LSMD251M5C822TEA5 |
|
|
15000 |
90*98 |
0.15 |
23.3 |
LSMD251M5C153TF98 |
|
|
350 |
1500 |
50*80 |
0.15 |
5.4 |
LSMD351M5C152TC80 |
|
2700 |
75*69 |
0.15 |
7.8 |
LSMD351M5C272TE69 |
|
|
3900 |
90*69 |
0.15 |
10.6 |
LSMD351M5C392TF69 |
|
|
4700 |
75*100 |
0.15 |
11.7 |
LSMD351M5C472TEA5 |
|
|
6800 |
90*98 |
0.15 |
15.7 |
LSMD351M5C682TF98 |
|
|
400 |
1000 |
50*80 |
0.15 |
4.4 |
LSMD401M5C102TC80 |
|
1800 |
75*69 |
0.15 |
6.4 |
LSMD401M5C182TE69 |
|
|
2200 |
90*69 |
0.15 |
8.1 |
LSMD401M5C222TF69 |
|
|
3300 |
75*100 |
0.15 |
9.8 |
LSMD401M5C332TEA5 |
|
|
3300 |
90*69 |
0.15 |
9.8 |
LSMD401M5C332TF69 |
|
|
4700 |
90*98 |
0.15 |
13.1 |
LSMD401M5C472TF98 |
|
|
450 |
1000 |
50*80 |
0.15 |
4.4 |
LSMD451M5C102TC80 |
|
1500 |
75*69 |
0.15 |
5.8 |
LSMD451M5C152TE69 |
|
|
2100 |
90*69 |
0.15 |
7.6 |
LSMD451M5C212TF69 |
|
|
2200 |
90*69 |
0.15 |
8 |
LSMD451M5C222TF69 |
|
|
3300 |
75*100 |
0.15 |
9.8 |
LSMD451M5C332TEA5 |
|
|
3300 |
90*98 |
0.15 |
10.9 |
LSMD451M5C332TF98 |
|
|
4700 |
90*98 |
0.15 |
14.2 |
LSMD451M5C472TF98 |

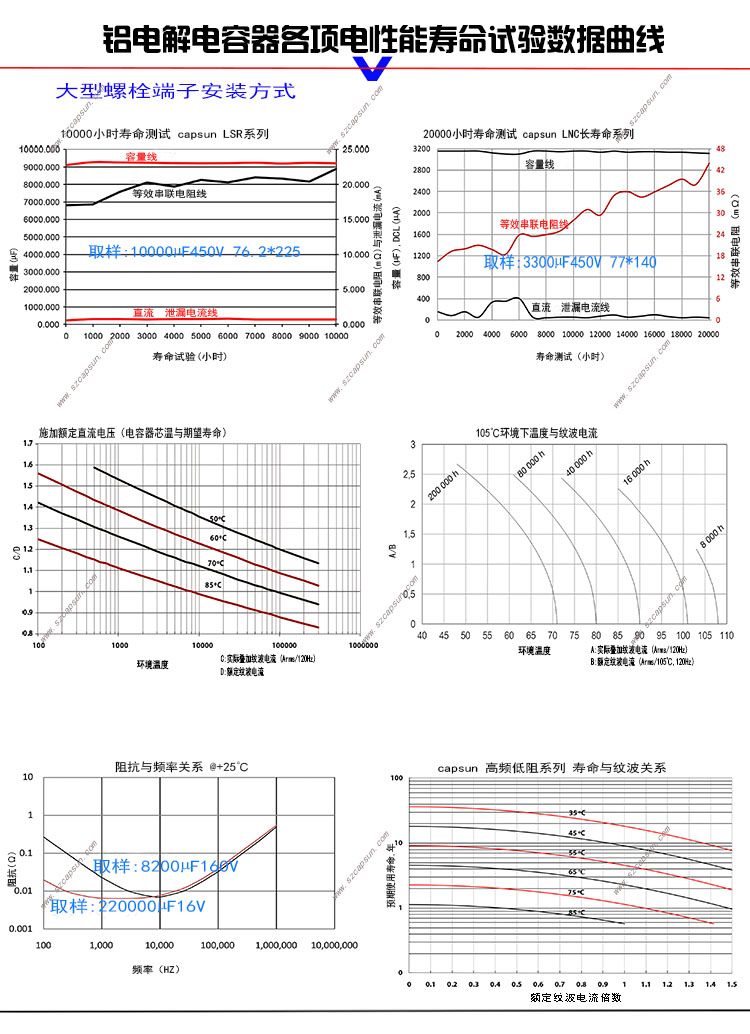

◆額(e)定紋波電(dian)流頻率修正系(xi)數
紋波頻率(lv)與標(biao)準品一覽表(biao)的規定值(zhi)相異時，請使用小于乘以下表(biao)系數所得之值(zhi)的值(zhi)。
●頻率(lv)修正系(xi)數
|
頻率（HZ） |
50 |
120 |
300 |
1K |
3K |
|
修正系數 |
0.8 |
1.0 |
1.2 |
1.4 |
1.5 |
※鋁(lv)電(dian)解電(dian)容器(qi)由于在紋波電(dian)流疊加時自(zi)我(wo)發熱、溫度上升(sheng)而老化，第升(sheng)溫5～10℃壽命減少一半。
要想保持長壽命請(qing)在使用過程中降低紋(wen)波電流(liu)。此外，額定電壓的(de)80%以上(shang)到(dao)額定電壓范圍內可通過降低電壓延長壽命。
