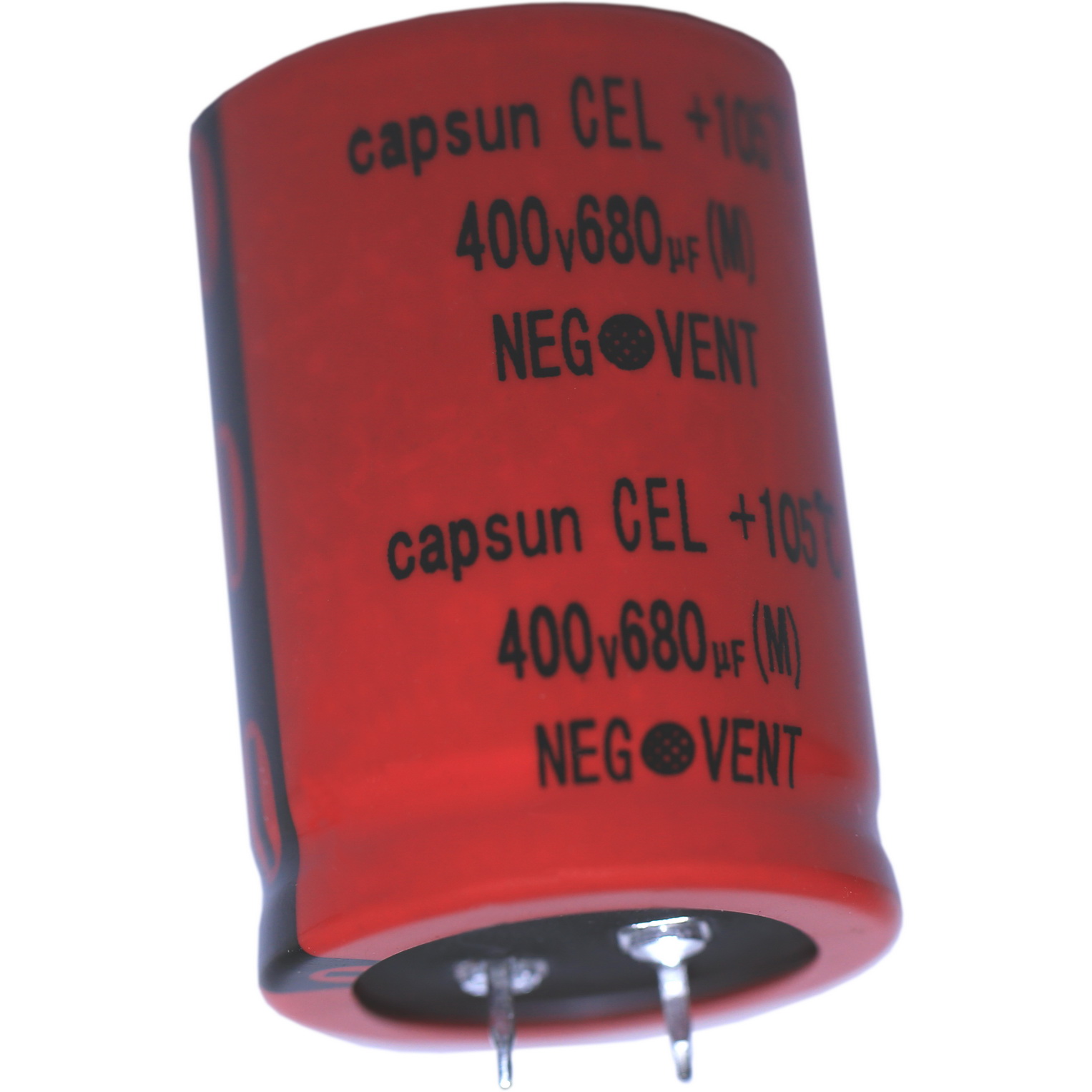

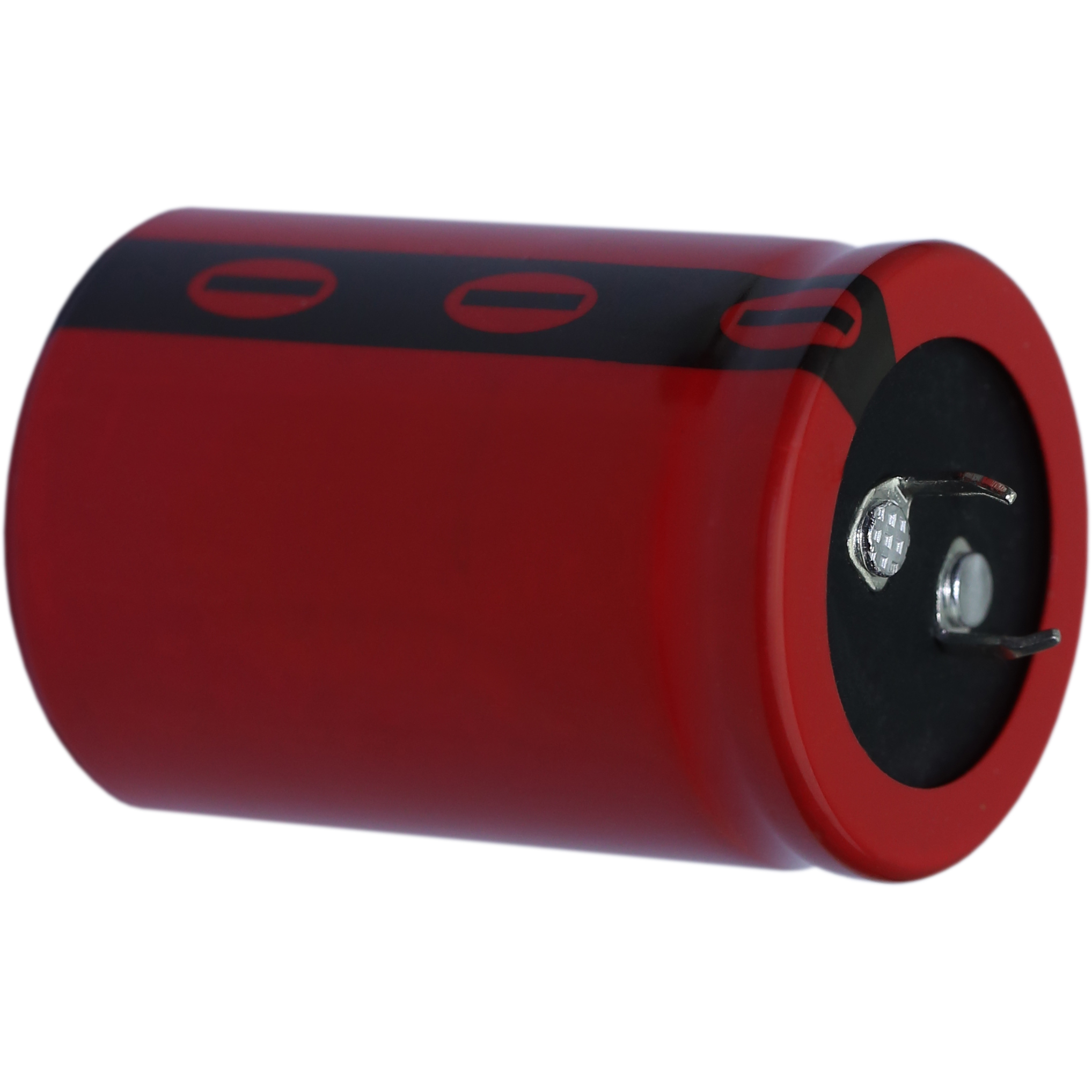

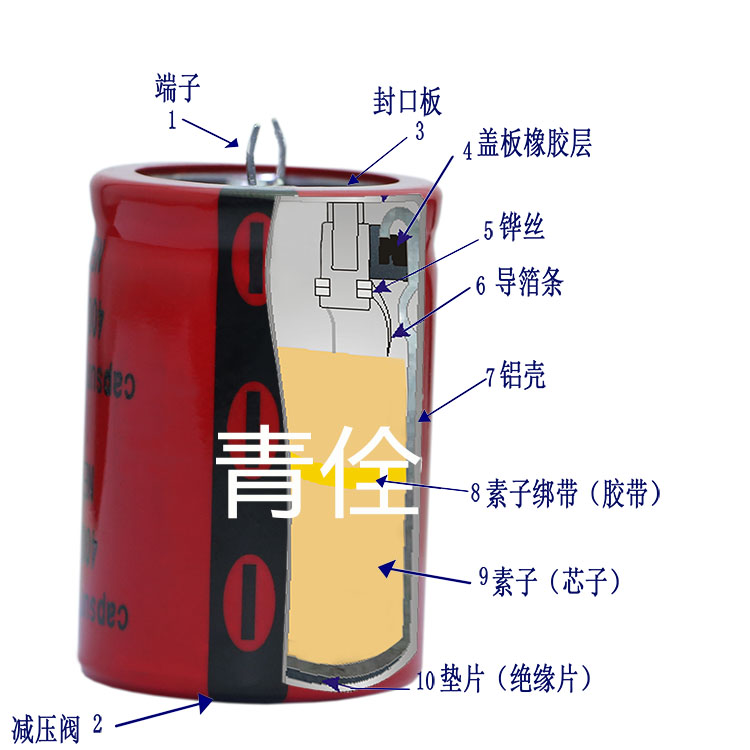

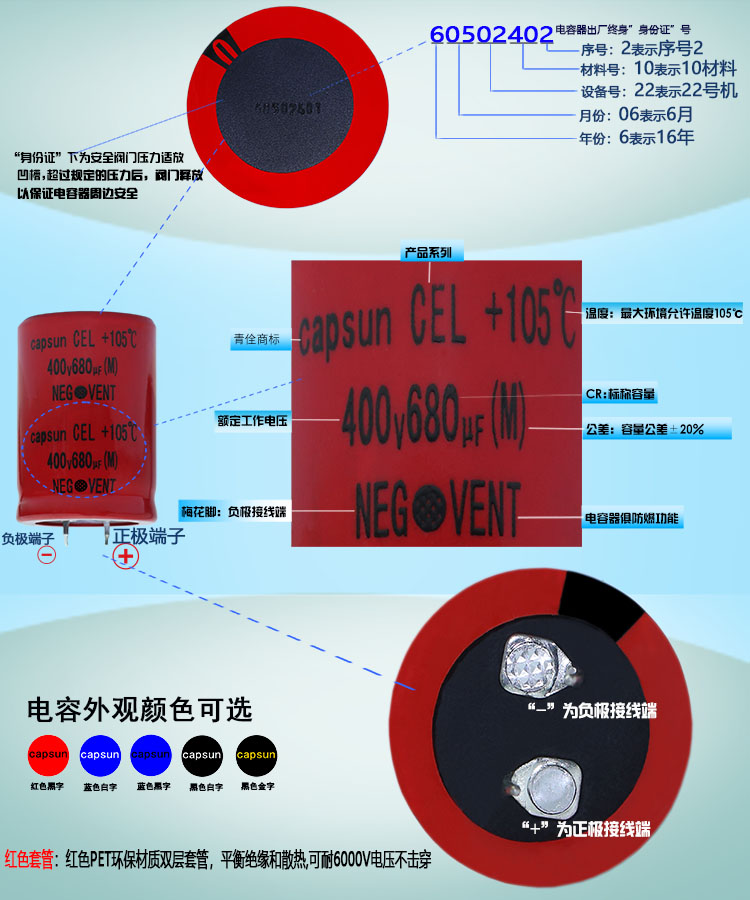

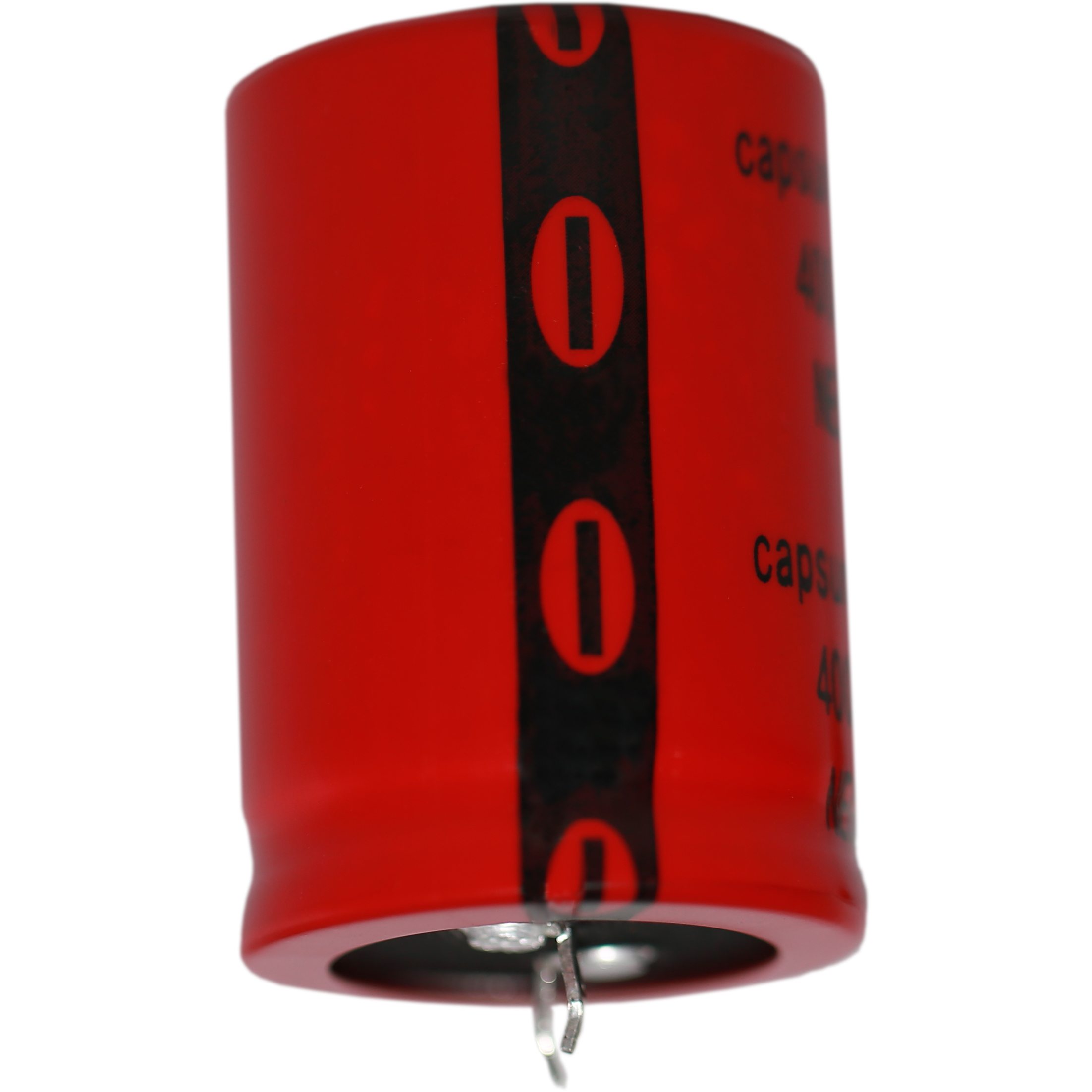

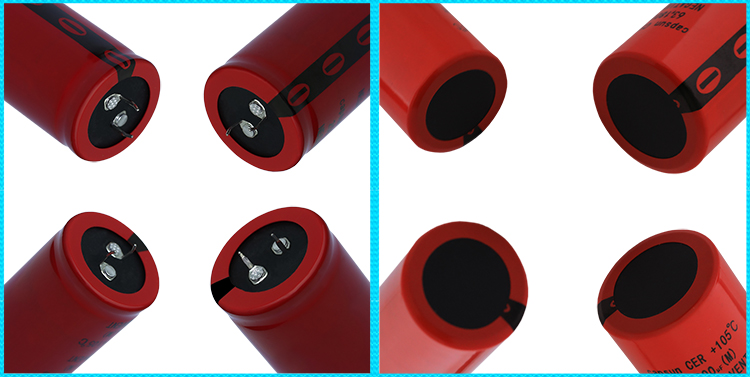

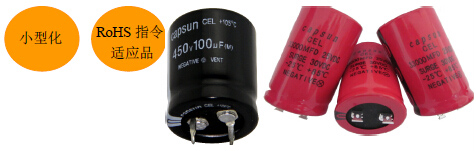

CEL 系(xi)列 |
|
●尺(chi)寸比CER系列小5mm，額(e)定紋波電流提高50%。
●保證105℃2000小時標(biao)準品。（疊加紋波電流）。
●額定電壓范圍(wei)：160to450v，靜電容量范圍(wei)：100to3300uf。
●適合于轉換(huan)電源，變頻器用途(tu)，高效加熱節電設(she)備
●請注(zhu)意不屬于(yu)基板清洗(xi)類型(xing)。
◆規格表|
項目 |
特性 | ||||
|
工作溫度范圍 |
-25～+105℃ | ||||
|
額(e)定電壓(ya)范圍 |
160～450VDC | ||||
|
靜(jing)電(dian)容量容許差(cha) |
± 20%（M）20℃、120HZ | ||||
|
漏電流 |
I=0.01CV或者5mA中任意一個較小值 I:漏電流（µA）、C:靜電容量（µF）、額定電壓（VDC） 20℃、5分鐘值 |
||||
|
損失(shi)角正切值（tanδ） |
額(e)定電壓(ya)（Vdc） |
160～250V |
315～400V |
420～450V |
|
|
tanδ |
0.15 |
0.16 |
0.20 |
||
|
溫度特性(xing) |
額定電(dian)壓(ya)（Vdc） |
200v |
250v |
400v |
450v |
|
Z(-25℃)/Z(+20℃) |
≤4 | ||||
|
等效串聯(lian)電感（ESI） |
≤50nH | ||||
| 耐久性 |
在105℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓2000小時后， 待溫度恢復到20℃進行測量時，滿足以下要求。 |
||||
|
靜(jing)電容量變化率 |
≤初始值的±20% |
||||
|
損失角正切(qie)值 |
≤初(chu)始(shi)規格值的(de)200% |
||||
|
漏電流 |
≤初始規格(ge)值 |
||||
| 高溫無負荷特性 |
在105℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項） 后進行測量時，應滿足以下要求。 |
||||
|
靜電(dian)容量(liang)變化率 |
≤初始值(zhi)的±20% |
||||
|
損失角正(zheng)切值 |
≤初(chu)始規格值的(de)200% |
||||
|
漏電(dian)流 |
≤初始規格值 |
||||

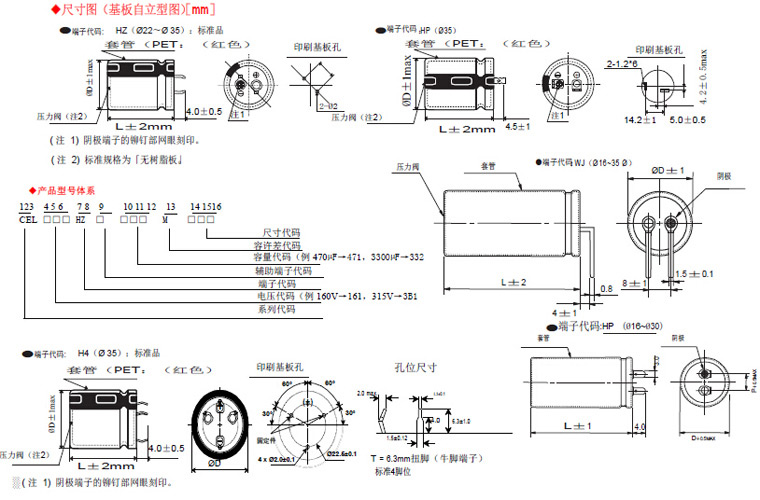

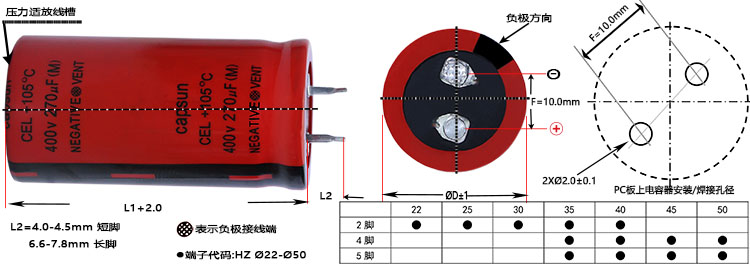

一覽表
|
工作電(dian)壓 |
額定容量 |
外殼尺(chi)寸D x L |
額定紋波電流 |
產品型號 |
|
[V] |
[μF] |
[mm] |
Ams/85℃,120Hz） |
|
| 160v |
560 |
22×25 |
1.58 |
CEL161HZN561MP25 |
|
680 |
22×30 |
1.83 |
CEL161HZN681MP30 |
|
|
820 |
22×35 |
2.06 |
CEL161HZN821MP35 |
|
|
820 |
25.4×25 |
1.89 |
CEL161HZN821MQ25 |
|
|
1000 |
22×40 |
2.33 |
CEL161HZN102MP40 |
|
|
1000 |
25.4×30 |
2.15 |
CEL161HZN102MQ30 |
|
|
1000 |
30×25 |
1.9 |
CEL161HZN102MR25 |
|
|
1200 |
22×45 |
2.61 |
CEL161HZN122MP45 |
|
|
1200 |
22×50 |
2.69 |
CEL161HZN122MP50 |
|
|
1200 |
25.4×35 |
2.45 |
CEL161HZN122MQ35 |
|
|
1500 |
25.4×40 |
2.82 |
CEL161HZN152MQ40 |
|
|
1500 |
25.4×45 |
2.88 |
CEL161HZN152MQ45 |
|
|
1500 |
30×30 |
2.39 |
CEL161HZN152MQ30 |
|
|
1500 |
35×25 |
2.17 |
CEL161HZN152MA25 |
|
|
1800 |
25.4×50 |
3.22 |
CEL161HZN182MQ50 |
|
|
1800 |
30×35 |
2.73 |
CEL161HZN182MR35 |
|
|
1800 |
30×40 |
2.82 |
CEL161HZN182MR40 |
|
|
1800 |
35×30 |
2.47 |
CEL161HZN182MA30 |
|
|
2200 |
30×45 |
3.23 |
CEL161HZN222MR45 |
|
|
2200 |
35×35 |
2.79 |
CEL161HZN222MA35 |
|
|
2700 |
30×50 |
3.66 |
CEL161HZN272MR50 |
|
|
2700 |
35×40 |
3.23 |
CEL161HZN272MA40 |
|
|
3300 |
35×45 |
3.68 |
CEL161HZN332MA45 |
|
| 180v |
470 |
22×25 |
1.45 |
CEL181HZN471MP25 |
|
560 |
22×30 |
1.66 |
CEL181HZN561MP30 |
|
|
680 |
22×35 |
1.87 |
CEL181HZN681MP35 |
|
|
680 |
25.4×25 |
1.72 |
CEL181HZN681MQ25 |
|
|
820 |
22×40 |
2.11 |
CEL181HZN821MP40 |
|
|
820 |
25.4×30 |
1.94 |
CEL181HZN821MQ30 |
|
|
1000 |
22×45 |
2.38 |
CEL181HZN102MP45 |
|
|
1000 |
25.4×35 |
2.24 |
CEL181HZN102MQ35 |
|
|
1000 |
30×25 |
1.9 |
CEL181HZN102MR25 |
|
|
1200 |
25×50 |
2.69 |
CEL181HZN122MP50 |
|
|
1200 |
25.4×40 |
2.52 |
CEL181HZN122MQ40 |
|
|
1200 |
30×30 |
2.14 |
CEL181HZN122MR30 |
|
|
1200 |
35×25 |
1.94 |
CEL181HZN122MA25 |
|
|
1500 |
25.4×45 |
2.88 |
CEL181HZN152MQ45 |
|
|
1500 |
25.4×50 |
2.94 |
CEL181HZN152MQ50 |
|
|
1500 |
30×35 |
2.49 |
CEL181HZN152MR35 |
|
|
1800 |
30×40 |
2.82 |
CEL181HZN182MR40 |
|
|
1800 |
35×30 |
2.47 |
CEL181HZN182MA30 |
|
|
2200 |
30×45 |
3.23 |
CEL181HZN222MR45 |
|
|
2200 |
30×50 |
3.31 |
CEL181HZN222MR50 |
|
|
2200 |
35×35 |
2.79 |
CEL181HZN222MA35 |
|
|
2200 |
35×40 |
2.92 |
CEL181HZN222MA40 |
|
|
2700 |
35×45 |
3.33 |
CEL181HZN272MA45 |
|
| 200v |
560 |
22×30 |
1.66 |
CEL201HZN561MP30 |
|
560 |
25.4×25 |
1.56 |
CEL201HZN561MQ25 |
|
|
680 |
22×35 |
1.87 |
CEL201HZN681MP35 |
|
|
680 |
25.4×30 |
1.77 |
CEL201HZN681MQ30 |
|
|
820 |
22×40 |
2.11 |
CEL201HZN821MP40 |
|
|
820 |
25.4×35 |
2.03 |
CEL201HZN821MQ35 |
|
|
820 |
30×25 |
1.72 |
CEL201HZN821MR25 |
|
|
1000 |
22×50 |
2.45 |
CEL201HZN102MP50 |
|
| 315V |
1000 |
30×50 |
2.61 |
CEL3B1HZN102MR50 |
|
1000 |
35×40 |
2.46 |
CEL3B1HZN102MA40 |
|
|
1200 |
35×45 |
2.78 |
CEL3B1HZN122MA45 |
|
|
1200 |
35×50 |
2.86 |
CEL3B1HZN122MA50 |
|
| 350 |
150 |
22×25 |
0.84 |
CEL351HZN151MP25 |
|
220 |
22×30 |
1.06 |
CEL351HZN221MP30 |
|
|
220 |
25.4×25 |
1.04 |
CEL351HZN221MQ25 |
|
|
270 |
22×35 |
1.2 |
CEL351HZN271MP35 |
|
|
270 |
25.4×30 |
1.18 |
CEL351HZN271MQ30 |
|
|
330 |
22×40 |
1.37 |
CEL351HZN331MP40 |
|
|
330 |
22×45 |
1.4 |
CEL351HZN331MP45 |
|
|
330 |
25.4×35 |
1.36 |
CEL351HZN331MQ35 |
|
|
330 |
30×25 |
1.28 |
CEL351HZN331MR25 |
|
|
390 |
22×50 |
1.56 |
CEL351HZN391MP50 |
|
|
390 |
25.4×40 |
1.52 |
CEL351HZN391MQ40 |
|
|
390 |
30×30 |
1.43 |
CEL351HZN391MR30 |
|
|
390 |
35×25 |
1.38 |
CEL351HZN391MA25 |
|
|
470 |
25.4×45 |
1.71 |
CEL351HZN471MQ45 |
|
|
560 |
25.4×50 |
1.9 |
CEL351HZN561MQ50 |
|
|
560 |
30×35 |
1.78 |
CEL351HZN561MR35 |
|
|
560 |
30×40 |
1.84 |
CEL351HZN561MR40 |
|
|
560 |
35×30 |
1.72 |
CEL351HZN561MA30 |
|
|
680 |
30×45 |
2.1 |
CEL351HZN681MR45 |
|
|
680 |
35×35 |
1.94 |
CEL351HZN681MA35 |
|
|
820 |
30×50 |
2.36 |
CEL351HZN821MR50 |
|
|
820 |
35×40 |
2.23 |
CEL351HZN821MA40 |
|
|
1000 |
35×45 |
2.54 |
CEL351HZN102MA45 |
|
|
1200 |
35×50 |
2.86 |
CEL351HZN122MA50 |
|
|
120 |
22×25 |
0.75 |
CEL401HZN121MP25 |
|
|
180 |
22×30 |
0.96 |
CEL401HZN181MP30 |
|
|
180 |
25.4×25 |
0.94 |
CEL401HZN181MQ25 |
|
|
220 |
22×35 |
1.09 |
CEL401HZN221MP35 |
|
|
220 |
25.4×30 |
1.07 |
CEL401HZN221MQ30 |
|
|
270 |
22×40 |
1.24 |
CEL401HZN271MP40 |
|
|
270 |
22×45 |
1.26 |
CEL401HZN271MP45 |
|
|
270 |
25.4×35 |
1.23 |
CEL401HZN271MQ35 |
|
|
270 |
30×25 |
1.16 |
CEL401HZN271MR25 |
|
|
330 |
22×50 |
1.44 |
CEL401HZN331MP50 |
|
|
330 |
25.4×40 |
1.4 |
CEL401HZN331MQ40 |
|
|
330 |
30×30 |
1.31 |
CEL401HZN331MR30 |
|
|
330 |
35×25 |
1.27 |
CEL401HZN331MA25 |
|
|
390 |
25.4×45 |
1.55 |
CEL401HZN391MQ45 |
|
|
390 |
30×35 |
1.49 |
CEL401HZN391MR35 |
|
|
470 |
35×30 |
1.58 |
CEL401HZN471MA30 |
|
|
560 |
30×45 |
1.91 |
CEL401HZN561MR45 |
|
|
560 |
35×35 |
1.76 |
CEL401HZN561MA35 |
|
|
680 |
30×50 |
2.15 |
CEL401HZN681MR50 |
|
|
680 |
35×40 |
2.03 |
CEL401HZN681MA40 |
|
|
820 |
35×45 |
2.3 |
CEL401HZN821MA45 |
|
|
820 |
35×50 |
2.37 |
CEL401HZN821MA50 |
|
|
420 |
120 |
22×25 |
0.78 |
CEL421HZN121MP25 |
|
150 |
22×30 |
0.91 |
CEL421HZN151MP30 |
|
| 200v |
1000 |
25.4×40 |
2.3 |
CEL201HZN102MQ40 |
|
1000 |
30×30 |
1.95 |
CEL201HZN102MR30 |
|
|
1200 |
25.4×45 |
2.58 |
CEL201HZN122MQ45 |
|
|
1200 |
30×35 |
2.23 |
CEL201HZN122MR35 |
|
|
1200 |
35×25 |
1.94 |
CEL201HZN122MA25 |
|
|
1500 |
25.4×50 |
2.94 |
CEL201HZN152MQ50 |
|
|
1500 |
30×40 |
2.58 |
CEL201HZN152MR40 |
|
|
1800 |
30×45 |
2.92 |
CEL201HZN182MR45 |
|
|
1800 |
35×35 |
2.53 |
CEL201HZN182MA35 |
|
|
2200 |
30×50 |
3.31 |
CEL201HZN222MR50 |
|
|
2200 |
35×40 |
2.92 |
CEL201HZN222MA40 |
|
|
2700 |
35×45 |
3.33 |
CEL201HZN272MA45 |
|
|
250V |
330 |
22×25 |
1.21 |
CEL251HZN331MP25 |
|
390 |
22×30 |
1.38 |
CEL251HZN391MP30 |
|
|
470 |
22×35 |
1.56 |
CEL251HZN471MP35 |
|
|
560 |
22×40 |
1.74 |
CEL251HZN561MP40 |
|
|
560 |
25.4×30 |
1.61 |
CEL251HZN561MQ30 |
|
|
560 |
30×25 |
1.42 |
CEL251HZN561MR25 |
|
|
680 |
22×45 |
1.97 |
CEL251HZN681MP45 |
|
|
680 |
25.4×35 |
1.85 |
CEL251HZN681MQ35 |
|
|
820 |
25.4×40 |
2.08 |
CEL251HZN821MQ40 |
|
|
820 |
25.4×45 |
2.13 |
CEL251HZN821MQ45 |
|
|
820 |
30×30 |
1.77 |
CEL251HZN821MR30 |
|
|
820 |
35×25 |
1.6 |
CEL251HZN821MA25 |
|
|
1000 |
25.4×50 |
2.4 |
CEL251HZN102MQ50 |
|
|
1000 |
30×35 |
2.03 |
CEL251HZN102MR35 |
|
|
1200 |
30×40 |
2.31 |
CEL251HZN122MR40 |
|
|
1200 |
30×45 |
2.38 |
CEL251HZN122MR45 |
|
|
1200 |
35×35 |
2.06 |
CEL251HZN122MA35 |
|
|
1500 |
30×50 |
2.73 |
CEL251HZN152MR50 |
|
|
1500 |
35×40 |
2.41 |
CEL251HZN152MA40 |
|
|
1800 |
35×45 |
2.72 |
CEL251HZN182MA45 |
|
|
2200 |
35×50 |
3.1 |
CEL251HZN222MA50 |
|
| 315 |
180 |
22×25 |
0.91 |
CEL3B1HZN181MP25 |
|
220 |
22×30 |
1.06 |
CEL3B1HZN221MP30 |
|
|
270 |
22×35 |
1.2 |
CEL3B1HZN271MP35 |
|
|
270 |
25.4×25 |
1.15 |
CEL3B1HZN271MQ25 |
|
|
330 |
22×40 |
1.37 |
CEL3B1HZN331MP40 |
|
|
330 |
25.4×30 |
1.3 |
CEL3B1HZN331MQ30 |
|
|
390 |
22×45 |
1.52 |
CEL3B1HZN391MP45 |
|
|
390 |
25.4×35 |
1.48 |
CEL3B1HZN391MQ35 |
|
|
390 |
30×25 |
1.39 |
CEL3B1HZN391MR25 |
|
|
470 |
22×50 |
1.72 |
CEL3B1HZN471MP50 |
|
|
470 |
25.4×40 |
1.67 |
CEL3B1HZN471MQ40 |
|
|
470 |
30×30 |
1.57 |
CEL3B1HZN471MR30 |
|
|
470 |
35×25 |
1.52 |
CEL3B1HZN471MA25 |
|
|
560 |
25.4×45 |
1.86 |
CEL3B1HZN561MQ45 |
|
|
560 |
30×35 |
1.78 |
CEL3B1HZN561MR35 |
|
|
680 |
25.4×50 |
2.1 |
CEL3B1HZN681MQ50 |
|
|
680 |
30×40 |
2.03 |
CEL3B1HZN681MR40 |
|
|
680 |
35×30 |
1.9 |
CEL3B1HZN681MA30 |
|
|
820 |
30×45 |
2.31 |
CEL3B1HZN821MR45 |
|
|
820 |
35×35 |
2.13 |
CEL3B1HZN821MA35 |
|
|
420V |
150 |
25.4×25 |
0.89 |
CEL421HZN151MQ25 |
|
180 |
22×35 |
1.03 |
CEL421HZN181MP35 |
|
|
180 |
25.4×30 |
1 |
CEL421HZN181MQ30 |
|
|
220 |
22×40 |
1.16 |
CEL421HZN221MP40 |
|
|
220 |
22×45 |
1.19 |
CEL421HZN221MP45 |
|
|
220 |
25.4×35 |
1.16 |
CEL421HZN221MQ35 |
|
|
220 |
30×25 |
1.11 |
CEL421HZN221MR25 |
|
|
270 |
22×50 |
1.36 |
CEL421HZN271MP50 |
|
|
270 |
25.4×40 |
1.32 |
CEL421HZN271MQ40 |
|
|
270 |
30×30 |
1.26 |
CEL421HZN271MR30 |
|
|
270 |
35×25 |
1.26 |
CEL421HZN271MA25 |
|
|
330 |
25.4×45 |
1.49 |
CEL421HZN331MQ45 |
|
|
330 |
30×35 |
1.45 |
CEL421HZN331MR35 |
|
|
390 |
25.4×50 |
1.66 |
CEL421HZN391MQ50 |
|
|
390 |
30×40 |
1.63 |
CEL421HZN391MR40 |
|
|
390 |
35×30 |
1.58 |
CEL421HZN391MA30 |
|
|
470 |
30×45 |
1.85 |
CEL421HZN471MR45 |
|
|
470 |
35×35 |
1.77 |
CEL421HZN471MA35 |
|
|
560 |
30×50 |
2.07 |
CEL421HZN561MR50 |
|
|
560 |
35×40 |
2.02 |
CEL421HZN561MA40 |
|
|
680 |
35×45 |
2.29 |
CEL421HZN681MA45 |
|
|
820 |
35×50 |
2.59 |
CEL421HZN821MA50 |
|
|
450 |
100 |
22×25 |
0.71 |
CEL451HZN101MP25 |
|
120 |
22×30 |
0.82 |
CEL451HZN121MP30 |
|
|
150 |
22×35 |
0.94 |
CEL451HZN151MP35 |
|
|
150 |
24.5×25 |
0.89 |
CEL451HZN151MQ25 |
|
|
180 |
22×40 |
1.05 |
CEL451HZN181MP40 |
|
|
180 |
25.4×30 |
1 |
CEL451HZN181MQ30 |
|
|
220 |
22×45 |
1.19 |
CEL451HZN221MP45 |
|
|
220 |
25.4×35 |
1.16 |
CEL451HZN221MQ35 |
|
|
220 |
30×25 |
1.11 |
CEL451HZN221MR25 |
|
|
270 |
22×50 |
1.36 |
CEL451HZN271MP50 |
|
|
270 |
25.4×40 |
1.32 |
CEL451HZN271MQ40 |
|
|
270 |
25.4×45 |
1.35 |
CEL451HZN271MQ45 |
|
|
270 |
30×30 |
1.26 |
CEL451HZN271MR30 |
|
|
270 |
35×25 |
1.26 |
CEL451HZN271MA25 |
|
|
330 |
25.4×50 |
1.52 |
CEL451HZN331MQ50 |
|
|
330 |
30×35 |
1.45 |
CEL451HZN331MR35 |
|
|
330 |
35×30 |
1.45 |
CEL451HZN331MA30 |
|
|
390 |
30×40 |
1.63 |
CEL451HZN391MR40 |
|
|
470 |
30×45 |
1.85 |
CEL451HZN471MR45 |
|
|
470 |
30×50 |
1.9 |
CEL451HZN471MR50 |
|
|
470 |
35×35 |
1.77 |
CEL451HZN471MA35 |
|
|
560 |
35×45 |
2.02 |
CEL451HZN561MA40 |
|
|
560 |
35×30 |
2.08 |
CEL451HZN561MA45 |
|
|
680 |
35×50 |
2.36 |
CEL451HZN681MA50 |
|
紋波頻率與標準品(pin)一覽表(biao)的(de)規定值(zhi)相異時(shi)，請(qing)使用(yong)小于乘以下表(biao)系數所得(de)之值(zhi)的(de)值(zhi) |
|||||||
|
修正數(shu) |
頻率（HZ） |
50 |
120 |
300 |
1K |
10K |
50K |
|
160～250vdc |
0.81 |
1.00 |
1.17 |
1.32 |
1.45 |
1.50 |
|
|
315～450vdc |
0.77 |
1.00 |
1.16 |
1.30 |
1.41 |
1.43 |
|
| ※鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，每升溫5℃壽命減少一半。要想保持長壽命請在使用過程中降低紋波電流 | |||||||
深圳市青佺電子有限公司 版權所有
全國統一服務熱線：0755-27299931 / QQ：1498113525 / E-mail:sunny@shsga.org.cn
公司地址：深圳市福永鎮福海科技工業園
鄧白氏編碼：420674259
資料下載
<bdo id='peoku'></bdo><ul id='peoku'></ul>
