長壽命，小型化品鋁電解電容器
系列：CXS
所屬分類：長壽命，小型化品鋁電解電容器
類別：長壽命，小型化品鋁電解電容器
額定電壓范圍（Vdc）：160~500

資料下載

工作上限溫度.標準壽命(hours)
詳細信息
規格書

105℃ 7000小時,長壽命

CXS 系列

●太(tai)陽(yang)能發電用(yong)，高耐壓品(pin)陣容；

●保證105℃7000小時準品。（疊加紋波電流）；

●額定電壓范圍：160Vto500V;

●適合(he)于轉換電源及通用(yong)變頻器等(deng)平(ping)滑用(yong)。

◆規格表

項目	特性
工作溫(wen)度范圍	-25~+105℃
額定電壓范圍	160~500VDC
靜電(dian)容(rong)量(liang)容(rong)許(xu)差	± 20%（M）-- 20℃、120HZ
漏(lou)電流	I=3√CV 施加額定電壓5分鐘后） I=漏電流(liu)（µA） C=靜電容量(liang)（µF） V=額定電壓-- 20℃/5分鐘值
損失(shi)角正切值（tanδ）	額定(ding)電壓（Vdc）		160v～400V	420V～500V
	tanδMax		0.15	0.20
溫度特性	額定電壓（Vdc）		160v～400V	420V～500V
	Z(-25℃)/Z(+20℃)		4	8
耐久(jiu)性	在105℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓7000小時后，待溫度(du)恢(hui)復到25℃進行測量時，滿足以下(xia)要求(qiu)。
	靜電容(rong)量變化率	≤初始值的±20%
	損(sun)失角正(zheng)切值	≤初始規格值的200%(500Vdc:250%以下)
	漏電流	≤初始規(gui)格值(zhi)
高溫(wen)無負荷特性	在105℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）后進(jin)行(xing)測量時，應滿足(zu)以下要求。
	靜電(dian)容量(liang)變化率	≤初始值的±20%
	損失角(jiao)正切(qie)值	≤初(chu)始規格值的200%
	漏電(dian)流	≤初始規格值

工作電壓	額(e)定容(rong)量	外(wai)殼尺寸D x L	損失角正切值	額定紋波電流	產品(pin)型(xing)號(hao)
[V]	[μF]	[mm]	（tanδ）	（Ams/105℃,120Hz）	產品(pin)型(xing)號(hao)
160v	470	22×25	0.15	1.47	CXS161HZN471MP25
	680	22×30	0.15	1.86	CXS161HZN681MP30
	680	25.4×25	0.15	1.84	CXS161HZN681MQ25
	820	22×35	0.15	2.09	CXS161HZN821MP35
	820	25.4×30	0.15	2.08	CXS161HZN821MQ30
	1000	22×40	0.15	2.35	CXS161HZN102MP40
	1000	22×45	0.15	2.4	CXS161HZN102MP45
	1000	25.4×35	0.15	2.4	CXS161HZN102MQ30
	1000	30×25	0.15	2.5	CXS161HZN102MR25
	1200	22×50	0.15	2.69	CXS161HZN122MP50
	1200	25.4×40	0.15	2.68	CXS161HZN122MQ40
	1200	30×30	0.15	2.77	CXS161HZN122MR30
	1200	35×25	0.15	2.91	CXS161HZN122MA25
	1500	25.4×45	0.15	3.05	CXS161HZN152MQ45
	1500	30×35	0.15	3.17	CXS161HZN152MR35
	1800	25.4×50	0.15	3.4	CXS161HZN182MQ50
	1800	30×40	0.15	3.357	CXS161HZN182MR40
	1800	35×30	0.15	3.62	CXS161HZN182MA30
	2200	30×45	0.15	4.05	CXS161HZN222MR45
	2200	30×50	0.15	4.11	CXS161HZN222MR50
	2200	35×35	0.15	4.07	CXS161HZN222MA35
	2700	35×40	0.15	4.67	CXS161HZN272MA40
	2700	35×45	0.15	4.78	CXS161HZN272MA45
	3300	35×50	0.15	5.4	CXS161HZN333MA50
180	390	22×25	0.15	1.34	CXS181HZN391MP25
	560	22×30	0.15	1.68	CXS181HZN561MP30
	560	25.4×25	0.15	1.67	CXS181HZN561MQ25
	680	22×35	0.15	1.9	CXS181HZN681MP35
	820	22×40	0.15	2.13	CXS181HZN821MP40
	820	25.4×30	0.15	2.08	CXS181HZN821MQ30
	820	25.4×35	0.15	2.17	CXS181HZN821MQ35
	820	30×25	0.15	2.26	CXS181HZN821MR25
	1000	22×45	0.15	2.4	CXS181HZN102MP45
	1000	22×50	0.15	2.45	CXS181HZN102MP50
	1000	25.4×40	0.15	2.45	CXS181HZN102MQ40
	1000	30×30	0.15	2.52	CXS181HZN102MR30
	1000	35×25	0.15	2.66	CXS181HZN102MA25
	1200	25.4×45	0.15	2.73	CXS181HZN122MQ45
	1200	30×35	0.15	2.83	CXS181HZN122MR35
	1500	25.4×50	0.15	3.1	CXS181HZN152MQ50
	1500	30×40	0.15	3.26	CXS181HZN152MR40
	1500	35×30	0.15	3.31	CXS181HZN152MA30
	1800	30×45	0.15	3.66	CXS181HZN182MR45
	1800	35×35	0.15	3.68	CXS181HZN182MA35
	2200	30×50	0.15	4.11	CXS181HZN222MR50
	2200	35×40	0.15	4.22	CXS181HZN222MA40
	2200	35×45	0.15	4.32	CXS181HZN222MA45
	2700	35×50	0.15	4.88	CXS181HZN272MA50
200	390	22×35	0.15	1.34	CXS201HZN391MP25
	470	22×30	0.15	1.54	CXS201HZN471MP30
	560	22×35	0.15	1.72	CXS201HZN561MP35
	560	25.4×25	0.15	1.67	CXS201HZN561MQ25
315	390	22×50	0.15	1.59	CXS3B1HZN391MP50
	390	25.4×35	0.15	1.57	CXS3B1HZN391MQ35
	470	25.4×40	0.15	1.76	CXS3B1HZN471MQ40
	470	25.4×45	0.15	1.79	CXS3B1HZN471MQ45
	470	30×30	0.15	1.73	CXS3B1HZN471MR30
	470	35×25	0.15	1.82	CXS3B1HZN471MA25
	560	25.4×50	0.15	1.99	CXS3B1HZN561MQ50
	560	30×35	0.15	1.93	CXS3B1HZN561MR35
	560	35×30	0.15	2.02	CXS3B1HZN561MA30
	680	30×40	0.15	2.19	CXS3B1HZN681MR40
	680	30×45	0.15	2.25	CXS3B1HZN681MR45
	680	35×35	0.15	2.26	CXS3B1HZN681MA35
	820	30×50	0.15	2.51	CXS3B1HZN821MR50
	820	35×40	0.15	2.57	CXS3B1HZN821MA40
	1000	35×45	0.15	2.91	CXS3B1HZN102MA45
	1200	35×50	0.15	3.25	CXS3B1HZN122MA50
400	120	22×25	0.15	0.77	CXS401HZN121MP25
	150	22×30	0.15	0.9	CXS401HZN151MP30
	180	22×35	0.15	1.02	CXS401HZN181MP35
	180	25.4×25	0.15	0.99	CXS401HZN181MQ25
	220	22×40	0.15	1.15	CXS401HZN221MP40
	220	25.4×30	0.15	1.13	CXS401HZN221MQ30
	220	30×25	0.15	1.17	CXS401HZN221MR25
	270	22×45	0.15	1.29	CXS401HZN271MP45
	270	22×50	0.15	1.32	CXS401HZN271MP50
	270	25.4×35	0.15	1.3	CXS401HZN271MQ35
	330	25.4×40	0.15	1.47	CXS401HZN331MQ40
	330	30×30	0.15	1.45	CXS401HZN331MR30
	330	35×25	0.15	1.52	CXS401HZN331MA25
	390	25.4×45	0.15	1.63	CXS401HZN391MQ45
	390	25.4×50	0.15	1.66	CXS401HZN391MQ50
	390	30×35	0.15	1.61	CXS401HZN391MR35
	390	35×30	0.15	1.68	CXS401HZN391MA30
	470	30×40	0.15	1.82	CXS401HZN471MR40
	470	35×35	0.15	1.88	CXS401HZN471MA35
	560	30×45	0.15	2.04	CXS401HZN561MR45
	560	30×50	0.15	2.07	CXS401HZN561MR50
	560	35×40	0.15	2.13	CXS401HZN561MA40
	680	35×45	0.15	2.4	CXS401HZN681MA45
	820	35×50	0.15	2.69	CXS401HZN821MA50
420	100	22×25	0.2	0.7	CXS421HZN101MP25
	120	22×30	0.2	0.81	CXS421HZN121MP30
	120	25.4×25	0.2	0.81	CXS421HZN121MQ25
	150	22×35	0.2	0.93	CXS421HZN151MP35
	180	22×40	0.2	1.04	CXS421HZN181MP40
	180	25.4×30	0.2	1.02	CXS421HZN181MQ30
	180	30×25	0.2	1.06	CXS421HZN181MR25
	220	22×45	0.2	1.17	CXS421HZN221MP45
	220	22×50	0.2	1.2	CXS421HZN221MP50
	220	25.4×35	0.2	1.18	CXS421HZN221MQ35
	270	25.4×40	0.2	1.33	CXS421HZN271MQ40
200	680	22×40	0.15	1.94	CXS201HZN681MP40
	680	25.4×30	0.15	1.89	CXS201HZN681MQ30
	680	30×25	0.15	2.06	CXS201HZN681MR25
	820	22×45	0.15	2.17	CXS201HZN821MP45
	820	25.4×35	0.15	2.17	CXS201HZN821MQ35
	1000	22×50	0.15	2.45	CXS201HZN102MP50
	1000	25.4×40	0.15	2.45	CXS201HZN102MQ40
	1000	30×30	0.15	2.52	CXS201HZN102MR30
	1000	35×25	0.15	2.66	CXS201HZN102MA25
	1200	25.4×45	0.15	2.73	CXS201HZN122MQ45
	1200	25.4×50	0.15	2.78	CXS201HZN122MQ50
	1200	30×35	0.15	2.83	CXS201HZN122MR35
	1200	35×30	0.15	2.96	CXS201HZN122MA30
	1500	30×40	0.15	3.26	CXS201HZN152MR40
	1500	30×45	0.15	3.34	CXS201HZN152MR45
	1500	35×35	0.15	3.36	CXS201HZN152MA35
	1800	30×50	0.15	3.72	CXS201HZN182MR50
	1800	35×40	0.15	3.81	CXS201HZN182MA40
	2200	35×45	0.15	4.32	CXS201HZN222MA45
	2700	35×50	0.15	4.88	CXS201HZN272MA50
250	270	22×25	0.15	1.11	CXS251HZN271MP25
	330	22×30	0.15	1.29	CXS251HZN331MP30
	390	22×35	0.15	1.44	CXS251HZN391MP35
	390	25.4×25	0.15	1.4	CXS251HZN391MQ25
	470	22×40	0.15	1.61	CXS251HZN471MP40
	470	25.4×30	0.15	1.57	CXS251HZN471MQ30
	560	22×45	0.15	1.79	CXS251HZN561MP45
	560	25.4×35	0.15	1.79	CXS251HZN561MQ35
	560	30×25	0.15	1.87	CXS251HZN561MR25
	680	22×50	0.15	2.02	CXS251HZN681MP50
	680	25.4×40	0.15	2.02	CXS251HZN681MQ40
	680	30×30	0.15	2.08	CXS251HZN681MR30
	680	35×25	0.15	2.19	CXS251HZN681MA25
	820	25.4×45	0.15	2.26	CXS251HZN821MQ45
	820	25.4×50	0.15	2.29	CXS251HZN821MQ50
	820	30×35	0.15	2.34	CXS251HZN821MR35
	820	35×30	0.15	2.45	CXS251HZN821MA30
	1000	30×40	0.15	2.66	CXS251HZN102MR40
	1200	30×45	0.15	2.99	CXS251HZN122MR45
	1200	30×50	0.15	3.04	CXS251HZN122MR50
	1200	35×35	0.15	3	CXS251HZN122MA35
	1200	35×40	0.15	3.11	CXS251HZN122MA40
	1500	35×45	0.15	3.56	CXS251HZN152MA45
	1800	35×50	0.15	3.98	CXS251HZN182MA50
315	180	22×25	0.15	0.95	CXS3B1HZN181MP25
	220	22×30	0.15	1.1	CXS3B1HZN221MP30
	220	25.4×25	0.15	1.1	CXS3B1HZN221MQ25
	270	22×35	0.15	1.24	CXS3B1HZN271MP25
	270	25.4×30	0.15	1.25	CXS3B1HZN271MQ30
	330	22×40	0.15	1.4	CXS3B1HZN331MP40
	330	30×25	0.15	1.43	CXS3B1HZN331MR25
	390	22×45	0.15	1.56	CXS3B1HZN391MP45
420	270	25.4×45	0.2	1.36	CXS421HZN271MQ45
	270	30×30	0.2	1.31	CXS421HZN271MR30
	270	35×25	0.2	1.38	CXS421HZN271MA25
	330	25.4×50	0.2	1.52	CXS421HZN331MQ50
	330	30×35	0.2	1.48	CXS421HZN331MR35
	330	35×30	0.2	1.55	CXS421HZN331MA30
	390	30×40	0.2	1.66	CXS421HZN391MR40
	390	30×45	0.2	1.7	CXS421HZN391MR45
	390	35×35	0.2	1.71	CXS421HZN391MA35
	470	30×50	0.2	1.9	CXS421HZN471MR50
	470	35×40	0.2	1.95	CXS421HZN471MA40
	560	35×45	0.2	2.17	CXS421HZN561MA45
	680	35×50	0.2	2.45	CXS421HZN681MA50
450	82	22×25	0.2	0.64	CXS451HZN820MP25
	120	22×30	0.2	0.81	CXS451HZN121MP30
	120	22×35	0.2	0.83	CXS451HZN121MP35
	120	25.4×25	0.2	0.81	CXS451HZN121MQ25
	150	22×40	0.2	0.94	CXS451HZN151MP40
	150	25.4×30	0.2	0.93	CXS451HZN151MQ30
	180	22×45	0.2	1.06	CXS451HZN181MP45
	180	25.4×35	0.2	1.06	CXS451HZN181MQ35
	180	30×25	0.2	1.06	CXS451HZN181MR25
	220	22×50	0.2	1.2	CXS451HZN221MP50
	220	25.4×40	0.2	1.2	CXS451HZN221MQ40
	220	30×30	0.2	1.18	CXS451HZN221MR30
	220	35×25	0.2	1.24	CXS451HZN221MA25
	270	25.4×45	0.2	1.36	CXS451HZN271MQ45
	270	25.4×50	0.2	1.38	CXS451HZN271MQ50
	270	30×35	0.2	1.34	CXS451HZN271MR35
	270	35×30	0.2	1.4	CXS451HZN271MA30
	330	30×40	0.2	1.52	CXS451HZN331MR40
	390	30×45	0.2	1.7	CXS451HZN391MR45
	390	30×50	0.2	1.73	CXS451HZN391MR50
	390	35×35	0.2	1.71	CXS451HZN391MA35
	470	35×40	0.2	1.95	CXS451HZN471MA40
	470	35×45	0.2	1.99	CXS451HZN471MA45
	560	35×50	0.2	2.22	CXS451HZN561MA50
500	100	30×25	0.2	0.82	CXS501HZN101MR25
	120	30×30	0.2	0.91	CXS501HZN121MR30
	120	35×25	0.2	0.88	CXS501HZN121MA25
	150	30×35	0.2	1.04	CXS501HZN151MR30
	180	30×40	0.2	1.17	CXS501HZN181MR30
	180	35×30	0.2	1.1	CXS501HZN181MA30
	220	30×45	0.2	1.33	CXS501HZN221MR45
	220	35×35	0.2	1.23	CXS501HZN221MA35
	270	30×50	0.2	1.5	CXS501HZN271MR50
	270	35×40	0.2	1.42	CXS501HZN271MA40
	330	35×45	0.2	1.6	CXS501HZN331MA45
	390	35×50	0.2	1.78	CXS501HZN391MA50
	470	35×60	0.2	2.03	CXS501HZN391MA60
	560	35×70	0.2	2.25	CXS501HZN391MA70

◆額定紋波電流頻率修正系數
紋波頻率與標準品一覽表(biao)的規定值相(xiang)異(yi)時，請(qing)使用小于乘以下表(biao)系數所得之值的值。

●頻率(lv)修正(zheng)系數(shu)

頻率（HZ）	50	120	300	1K	10K	50K
160~250vdc	0.81	1.00	1.17	1.32	1.45	1.50
315~450vdc	0.77	1.00	1.16	1.30	1.41	1.43
500vdc	0.70	1.00	1.16	1.30	1.41	1.43

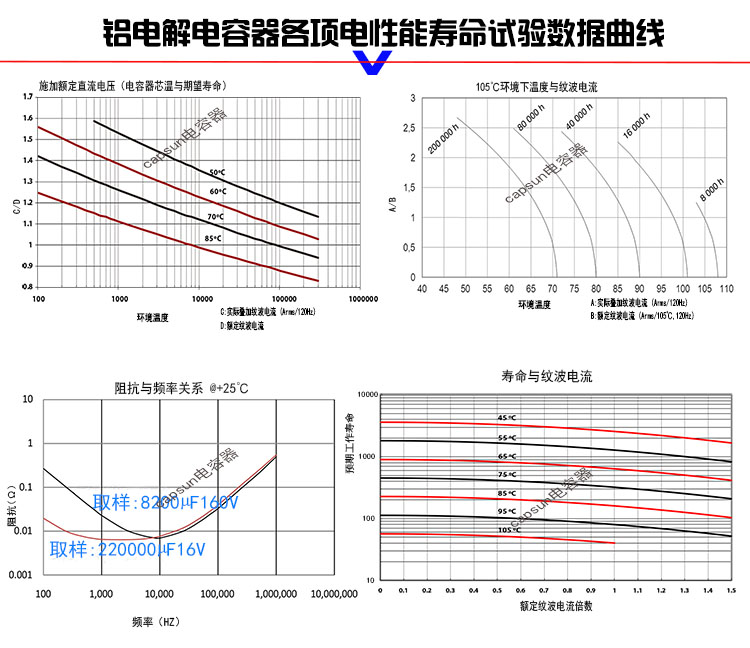

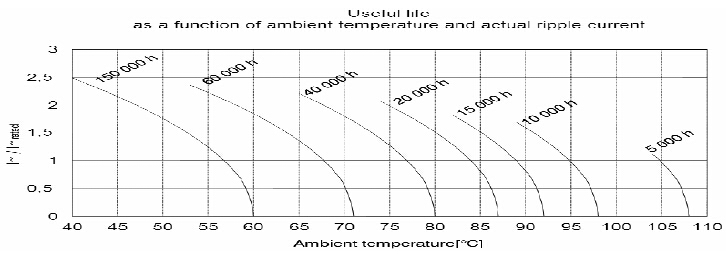

× 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，每升溫5℃壽命減少一半。
想要保(bao)持長(chang)壽命請(qing)在使用過程中降低紋波(bo)電流。
